EVORAY USP 70

Общая концепция и конструктивное исполнение

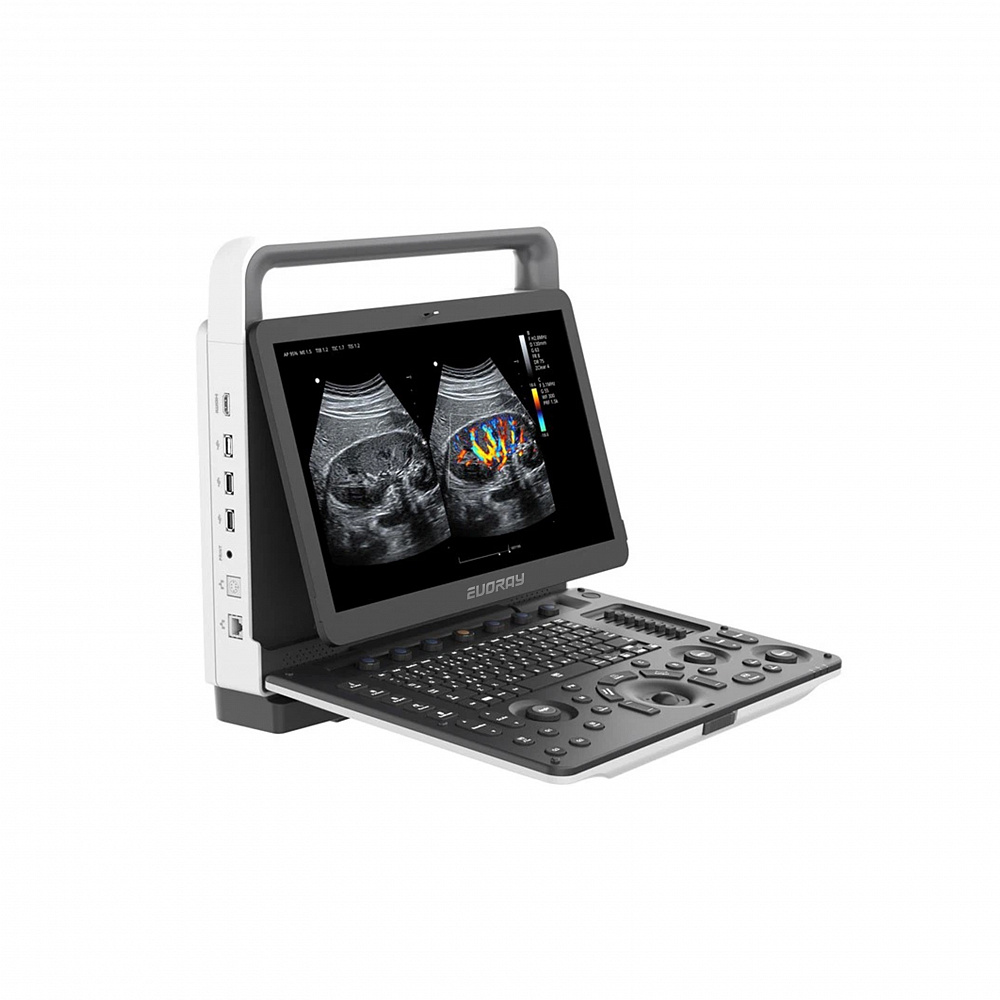

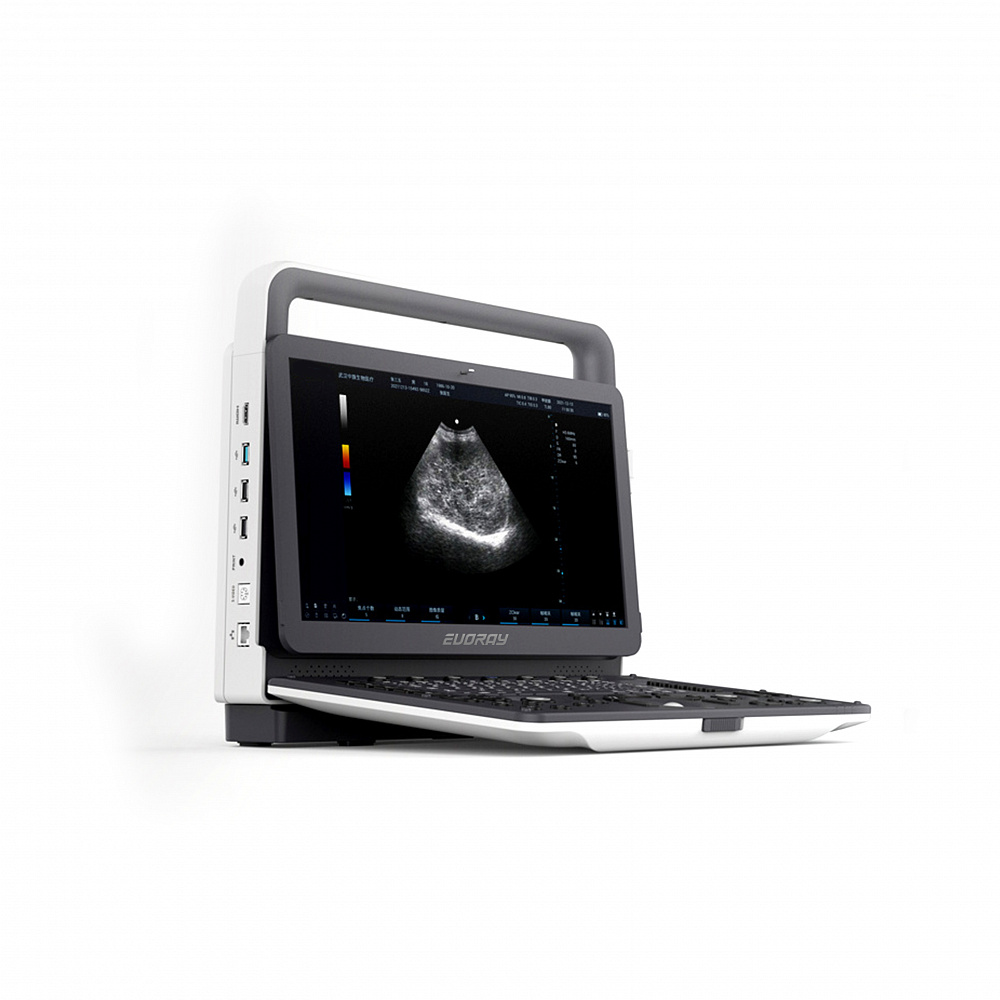

EVORAY USP 70 выполнен в формате компактной портативной консоли массой около 7 кг с широкой диагональю экрана и вместительным хранилищем 1 Тб. Аппарат предназначен для эксплуатации в стационарных, амбулаторных и мобильных условиях, благодаря своему акценту на стабильность работы, воспроизводимость результатов и удобство повседневного использования.

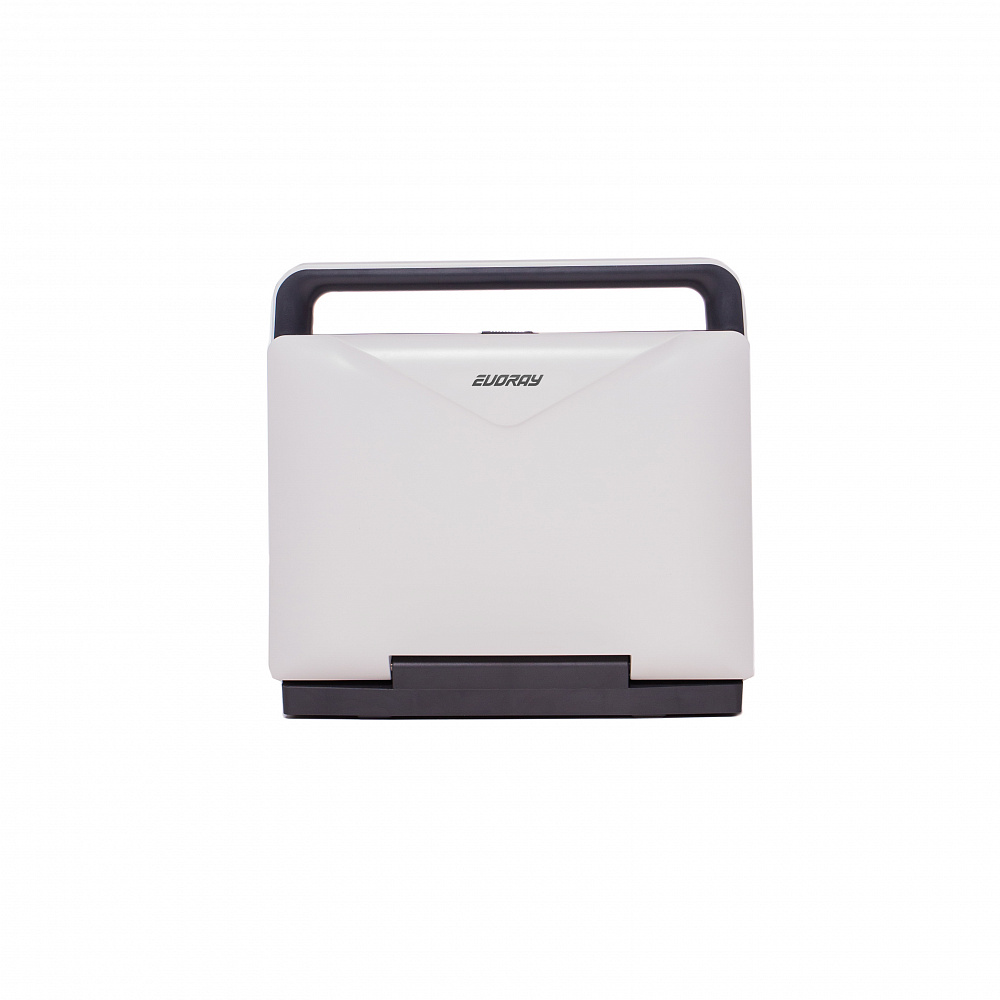

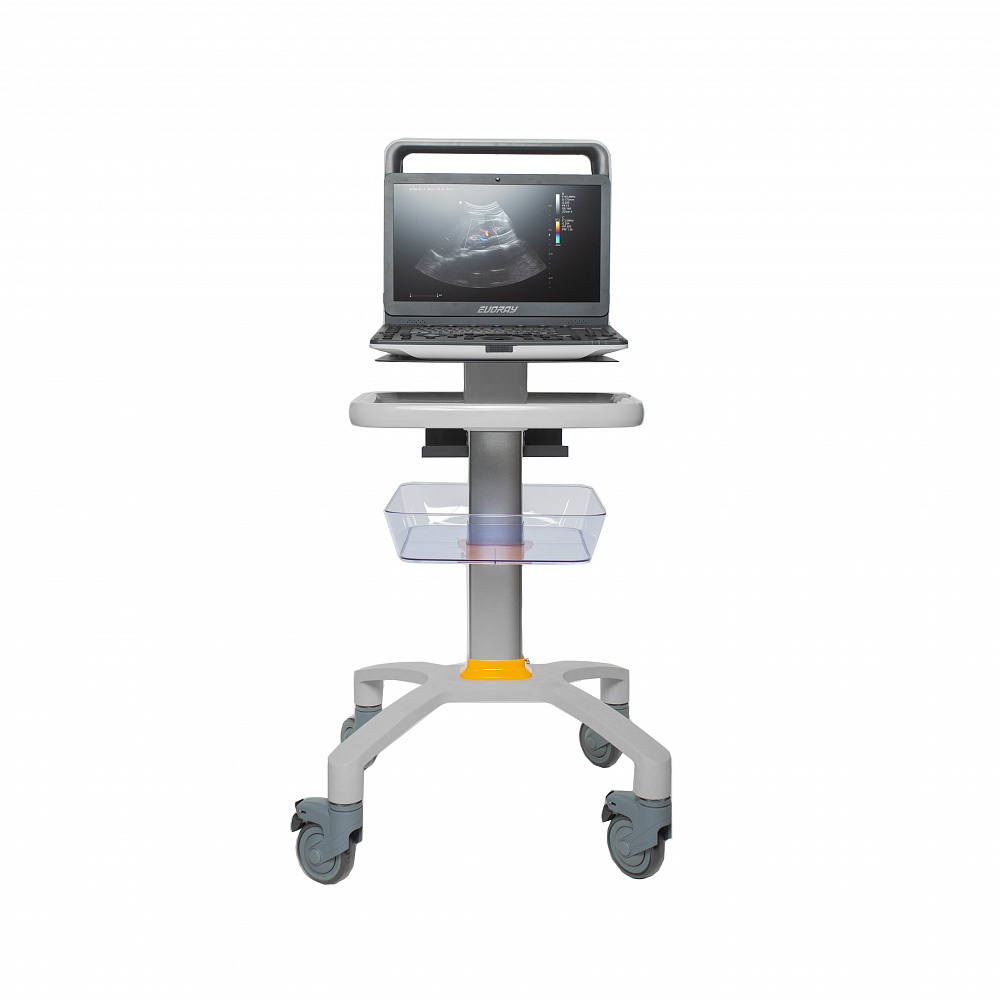

Конструкция предусматривает различные варианты размещения и транспортировки: установка на тележке, переноска в защитном чемодане, работа от сети или от встраиваемой аккумуляторной батареи (опция). Время выхода системы в рабочий режим не превышает 60 секунд, что позволяет использовать аппарат при интенсивном потоке исследований и в выездной практике.

Панель управления и интерфейс системы выстроены с учётом клинических сценариев и обеспечивают уверенную работу без длительного обучения персонала.

Диагностические режимы и расширенные возможности визуализации

EVORAY USP 70 поддерживает полный набор ультразвуковых и допплеровских режимов, применяемых в рутинной и специализированной диагностике. В системе реализованы:

• цветовой и энергетический допплер
• импульсно-волновой и постоянно-волновой допплер
• панорамное сканирование и ExFOV (Extended Field of View)

M-режим, анатомический M-режим



3D/4D-визуализация при использовании объёмных датчиков



Тканевой допплер (TDI)



B-режим, 2B / 4B





Датчики и конфигурация

В отличие от младшей модели EVORAY USP 30, флагманский сканер USP 70 комплектуется обновлённой линейкой датчиков, которая расширяет диагностические возможности системы и помогает получать ещё более чёткое, контрастное и детализированное изображение — особенно в сложных клинических случаях и при работе на разных глубинах сканирования.

Конвексный датчик 3C5MD

• Рабочая полоса частот: 1,0–9,0 МГц
• Количество элементов: 128
• Радиус кривизны: 50 мм
• Применение: абдоминальные исследования (органы брюшной полости и забрюшинного пространства), общая диагностика.

Конвексный датчик 3C5PDS

• Рабочая полоса частот: 1,0–7,5 МГц
• Количество элементов: 128
• Радиус кривизны: 50 мм
• Применение: абдоминальные исследования (органы брюшной полости и забрюшинного пространства), общая диагностика.

Линейный датчик 7L4PDS

• Рабочая полоса частот: 4,2–15,0 МГц
• Количество элементов: 128
• Апертура: 38 мм
• Применение: сосуды (в т.ч. сонные артерии), поверхностные органы (ЩЖ, молочные железы), периферические нервы, MSK, ортопедия, яички, лёгочная диагностика, педиатрическая абдоминальная диагностика.

Линейный датчик 8L4PF

• Рабочая полоса частот: 3,5–16,0 МГц
• Количество элементов: 192
• Апертура: 38 мм
• Применение: сосуды (в т.ч. сонные артерии), поверхностные органы (ЩЖ, молочные железы), периферические нервы, MSK, ортопедия, яички, лёгочная диагностика, педиатрическая абдоминальная диагностика.

Секторно-фазированный датчик 2P2MA

• Рабочая полоса частот: 1,0–6,5 МГц
• Количество элементов: 64
• Применение: кардиология взрослых и детей, транскраниальные исследования (TCI), абдоминальные исследования.

Секторно-фазированный датчик 3P2PA

• Рабочая полоса частот: 1,0–6,5 МГц
• Количество элементов: 64
• Применение: кардиология взрослых и детей, транскраниальные исследования (TCI), абдоминальные исследования.

Объёмный датчик 4V4CDS

• Рабочая полоса частот: 1,6–8,0 МГц
• Количество элементов: 128
• Применение: 3D/4D в акушерстве, 3D-визуализация абдоминальных структур.

Трансвагинальный датчик 6E1PDS

• Рабочая полоса частот: 2,5–13,0 МГц
• Количество элементов: 128
• Радиус кривизны: 10 мм
• Применение: акушерство и гинекология, диагностика предстательной железы, исследования тазового дна.

Микроконвексный датчик 6C1PD

• Рабочая полоса частот: 3,5–12,0 МГц
• Количество элементов: 128
• Применение: педиатрическая абдоминальная диагностика, педиатрическая кардиология, транскраниальные исследования у детей



Области применения

Согласно назначению производителя, EVORAY USP 70 применяется в следующих направлениях ультразвуковой диагностики:

• Акушерство;
• Гинекология;
• Исследования брюшной полости(печень, почки, селезенка, желудок и кишечник, поджелудочная железа, мочевой пузырь, желчный пузырь и т.д.);
• Педиатрия;
• Малые органы (щитовидная и паращитовидная железы, яички, простата, молочная железа, околоушная железа и лимфа);
• Ортопедия;
• Кардиология;
• Сосудистая система;
• Урология;
• Нервная система.

Работа с данными и интеграция

Система поддерживает сохранение статических изображений и видеоклипов, формирование и просмотр отчётов, а также экспорт данных на USB-накопители. Реализована поддержка сетевых интерфейсов и стандарта DICOM, что обеспечивает передачу исследований на внешние серверы и рабочие станции и упрощает интеграцию аппарата в информационную инфраструктуру медицинского учреждения.

Точность визуализации и измерений

EVORAY USP 70 оснащён комплексом технологий адаптивной оптимизации изображения, направленных на повышение диагностической информативности:

• One Key Imaging Auto Optimization - автоматическая оптимизация изображения по нажатию одной клавиши,
• EFOV (Extended Field of View) - расширение сектора обзора на конвексных и микроконвексных датчиках, трапециевидное сканирование на линейных датчиках,
• Tissue Specific Imaging (TSI) - оптимизация изображения в зависимости от визуализируемой ткани. Интеллектуальная адаптация алгоритма шумоподавления, автоматическая дифференцированная обработка различных зон: ткань органа, граница структур, анэхогенные участки.
• Tissue Harmonic Imaging (THI) - тканевая гармоника обеспечивает повышение качества визуализации.
• Frequency Composite Imaging (FCI) - частотный компаундинг обеспечивает повышение качества визуализации за счет объединения в одно изображение нескольких изображений, полученных на разных частотах излучения.
• наличие 3 опорных частот в основном режиме и 4 в режиме гармонического сигнала обеспечивают возможность для получения качественного изображения на разных глубинах исследований,
• HPRF (высокая частота повторения импульсов) обеспечивает измерение более высоких скоростей кровотока на глубине
• RawData – возможность работы с «сырыми данными», изменение параметров визуализации на замороженном изображении
• 8 скоростей воспроизведения кинопетель

Spatial Compound Imaging
SCI - пространственный компаундинг обеспечивает подавление артефактов при исследовании.


Speckle Reduction Imaging
SRI - режим подавления зернистости в В-изображении


Zclear
Zclear - отслеживание специфические сигналы от различных краев ткани в режиме реального времени для улучшения границы и контура, одновременно отслеживая каждый пиксель для оптимизации сигнала от ткани; эффективно устраняет шум и идеально формирует изображения границ ткани и двумерную визуализацию с улучшенным контрастом

Преимущества EVORAY USP 70

• Флагманский аппарат из линейки Evoray: обновленный набор датчиков, большое количество встроенных функций и вместительное хранилище данных
• Два режима эксплуатации в одной системе: USP 70 может применяться как стационарная ультразвуковая система в кабинете на тележке, так и как переносной диагностический комплекс для обследований по отделениям и выездной работы.
• Конфигурируемая платформа под клинические задачи: поддержка широкой номенклатуры датчиков обеспечивает закрытие различных анатомических областей и направлений (органы брюшной полости, сосуды, кардио, акушерство и гинекология, малые органы и т.д.).
• Допплерография и количественная функциональная оценка: полный набор допплеровских режимов и встроенный пакет измерений/ позволяют проводить объективную оценку состояния пациента, выполнять стандартные измерения, формировать протокол и сохранять результаты в базе данных исследования.
• Стабильность и воспроизводимость визуализации: аппарат обеспечивает предсказуемое качество изображения от исследования к исследованию за счёт контролируемых параметров формирования сигнала и инструментов оптимизации, повышающих диагностическую информативность и сопоставимость данных.
• Официальное применение в РФ: регистрационное удостоверение позволяет уверенно внедрять аппарат в клинику, участвовать в закупках и работать без юридических рисков.
