USP 30

Общая концепция и конструкция

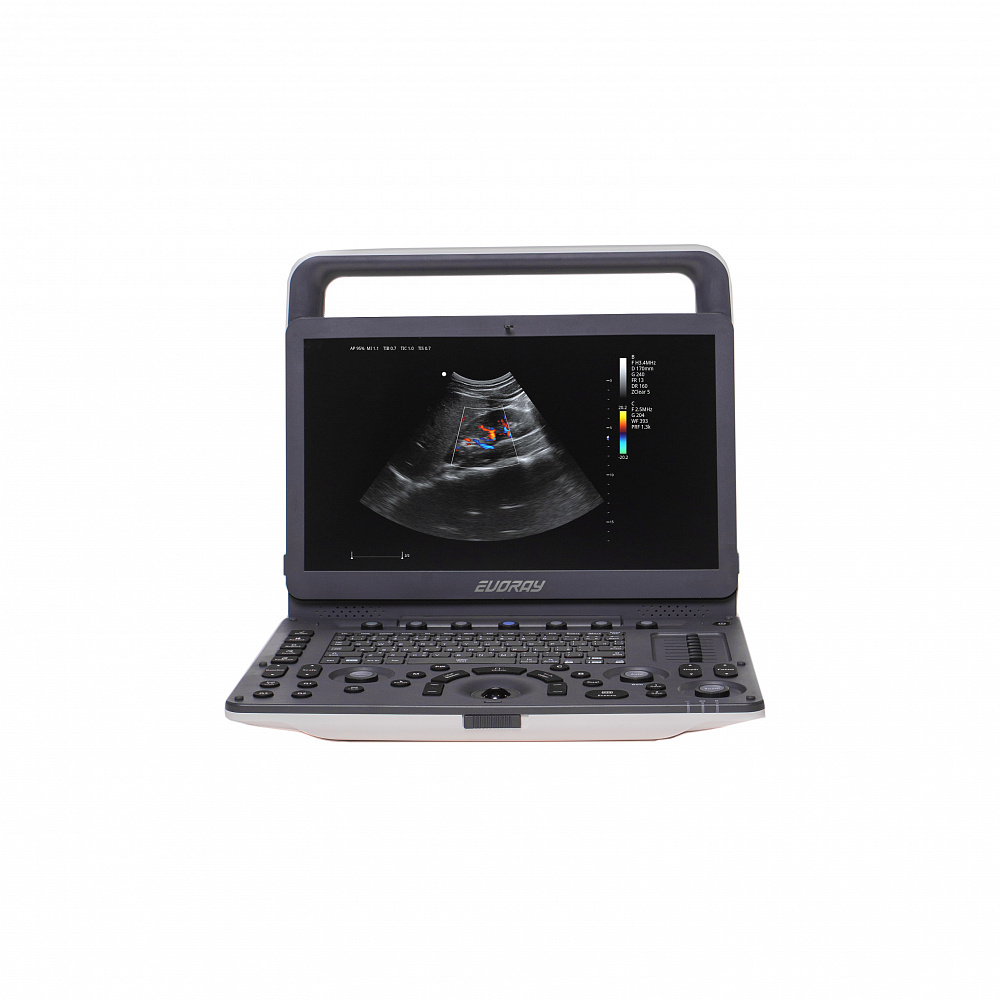

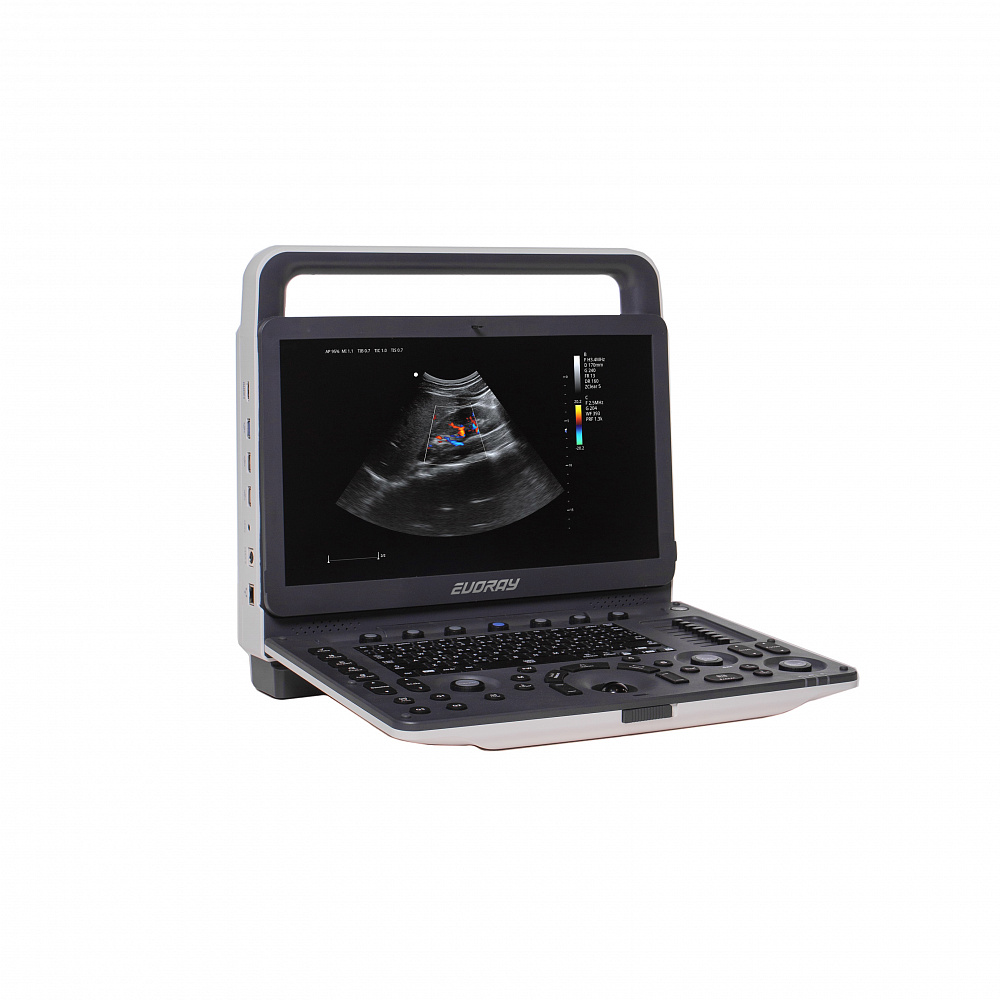

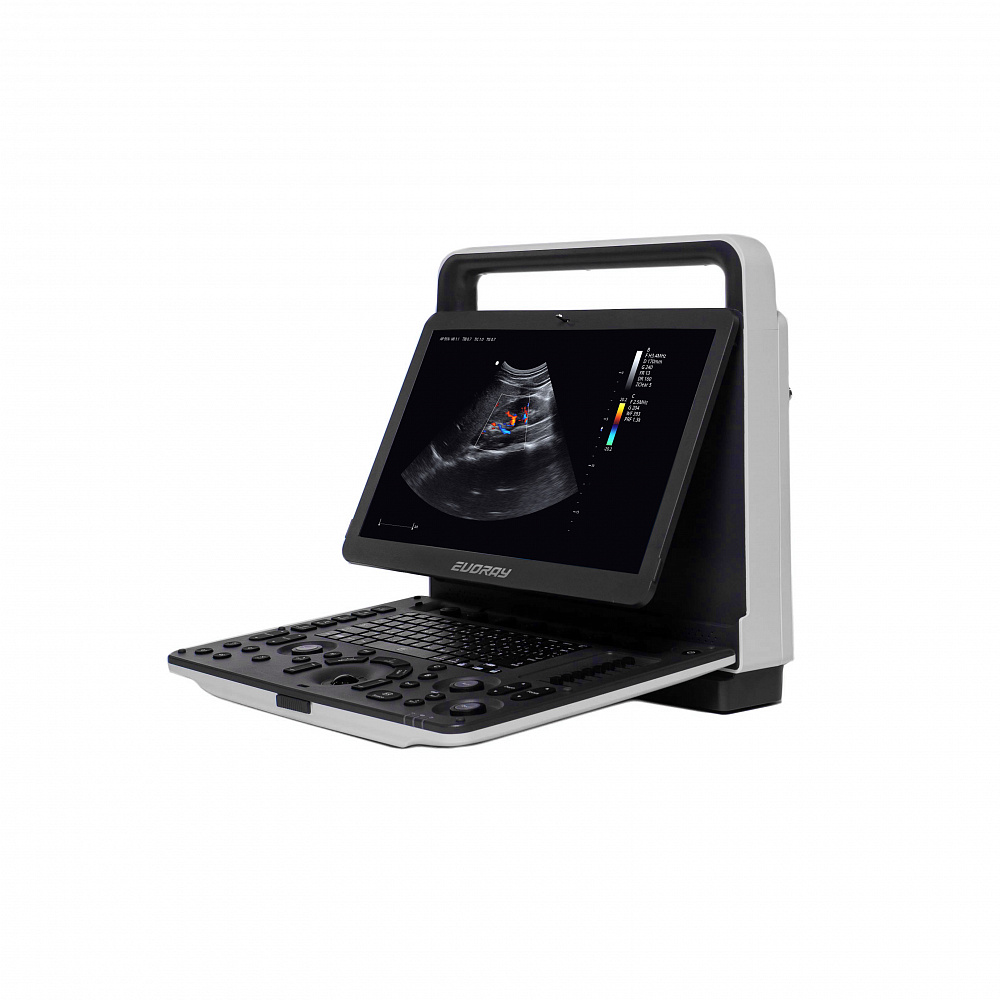

EVORAY USP 30 спроектирован как универсальное портативное решение, обеспечивающее стабильную работу и воспроизводимость результатов при стандартных диагностических исследованиях. Компактная консоль массой около 7 кг позволяет использовать систему в различных клинических сценариях — от стационарных кабинетов до выездных обследований.

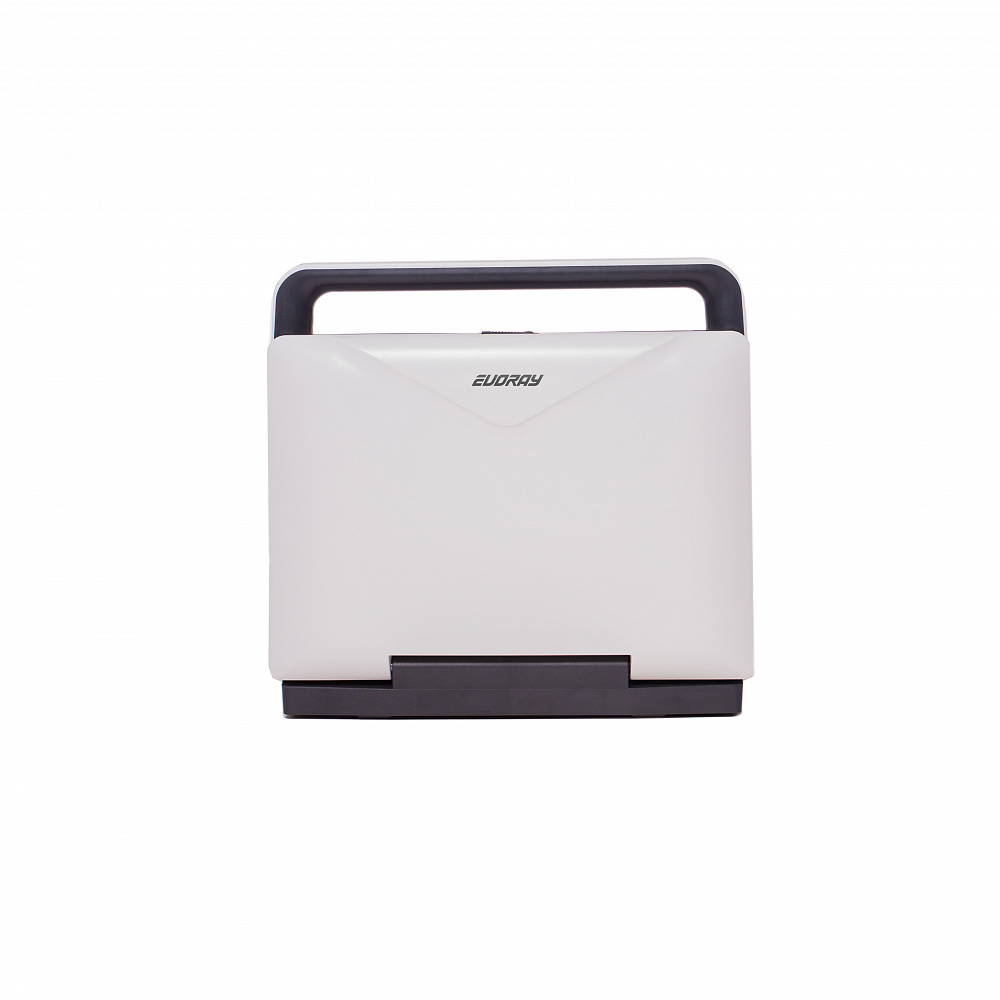

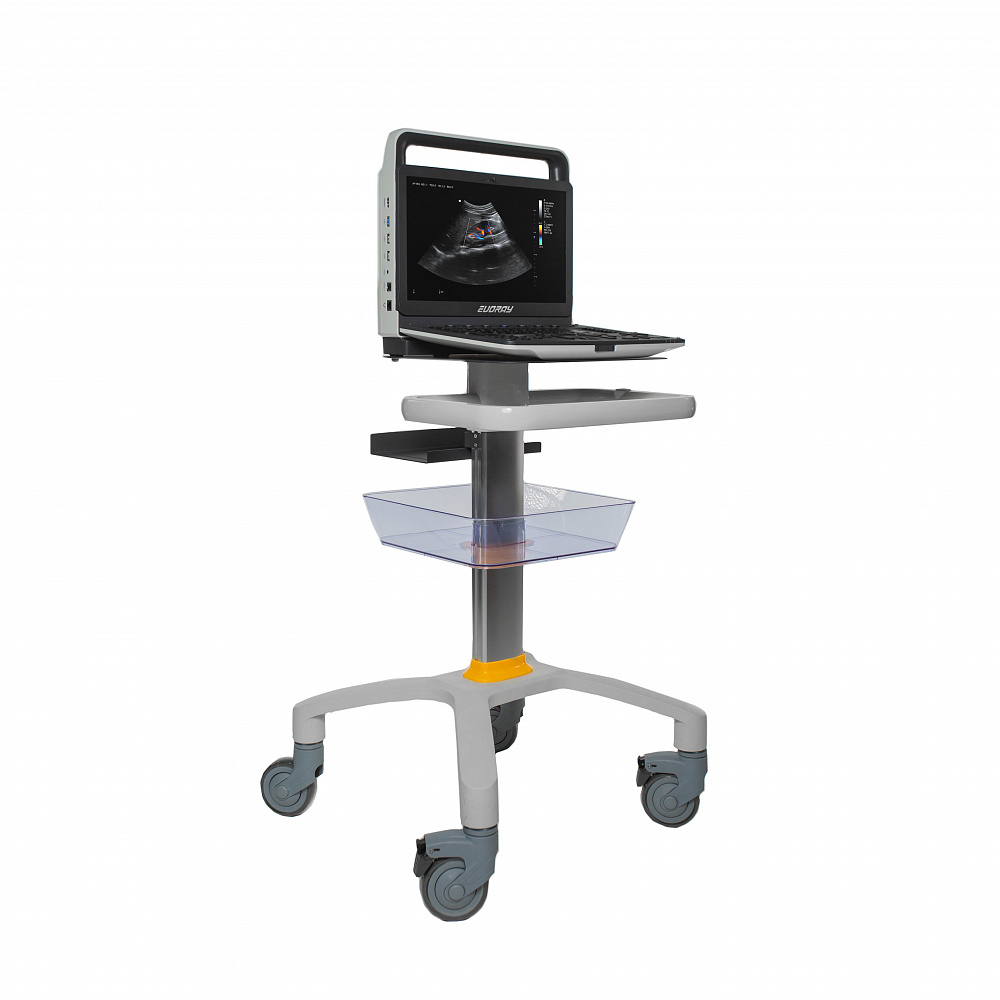

Конструкция аппарата предусматривает установку на тележке, транспортировку в переносном чемодане, а также работу от сети или от встраиваемой аккумуляторной батареи (опция). Время выхода системы в рабочий режим не превышает 60 секунд, что удобно при плотном графике исследований и поточном приёме пациентов.

Эргономика панели управления и логика интерфейса ориентированы на уверенную работу без длительной адаптации персонала.

Точность визуализации и измерений

EVORAY USP 30 оснащён комплексом технологий адаптивной оптимизации изображения, направленных на повышение диагностической информативности:

• One Key Imaging Auto Optimization - автоматическая оптимизация изображения по нажатию одной клавиши,
• EFOV (Extended Field of View) - расширение сектора обзора на конвексных и микроконвексных датчиках, трапециевидное сканирование на линейных датчиках,
• Tissue Specific Imaging (TSI) - оптимизация изображения в зависимости от визуализируемой ткани. Интеллектуальная адаптация алгоритма шумоподавления, автоматическая дифференцированная обработка различных зон: ткань органа, граница структур, анэхогенные участки.
• Tissue Harmonic Imaging (THI) - тканевая гармоника обеспечивает повышение качества визуализации.
• Frequency Composite Imaging (FCI) - частотный компаундинг обеспечивает повышение качества визуализации за счет объединения в одно изображение нескольких изображений, полученных на разных частотах излучения.
• Наличие 3 опорных частот в основном режиме и 4 в режиме гармонического сигнала обеспечивают возможность для получения качественного изображения на разных глубинах исследований,
• HPRF (высокая частота повторения импульсов) обеспечивает измерение более высоких скоростей кровотока на глубине
• RawData – возможность работы с «сырыми данными», изменение параметров визуализации на замороженном изображении

Spatial Compound Imaging
SCI - пространственный компаундинг обеспечивает подавление артефактов при исследовании.


Speckle Reduction Imaging
SRI - режим подавления зернистости в В-изображении



Zclear
Zclear - отслеживание специфические сигналы от различных краев ткани в режиме реального времени для улучшения границы и контура, одновременно отслеживая каждый пиксель для оптимизации сигнала от ткани; эффективно устраняет шум и идеально формирует изображения границ ткани и двумерную визуализацию с улучшенным контрастом

Диагностические режимы и визуализация

EVORAY USP 30 поддерживает набор ультразвуковых и допплеровских режимов, применяемых в рутинной клинической практике. В системе доступны:

• цветовой и энергетический допплер
• импульсно-волновой и постоянно-волновой допплер
• панорамное сканирование и ExFOV (Extended Field of View)

Для повышения информативности изображения реализованы инструменты оптимизации приёма сигнала, включая регулировку усиления, компенсацию усиления по глубине (TGC) и управление динамическим диапазоном. Такой подход позволяет врачу адаптировать визуализацию под конкретную клиническую задачу при контролируемом уровне акустической мощности.

Дополнительно в системе доступны количественные методы анализа изображения с помощью Caliper, в том числе кривые, эллипсы и сплайны, что расширяет аналитические возможности при стандартных исследованиях.

M-режим, анатомический M-режим (AMM)



3D/4D-визуализация при использовании объёмного датчика



Тканевой допплер (TDI)



B-режим, 2B / 4B

Датчики и конфигурация

EVORAY USP 30 совместим с широким набором ультразвуковых датчиков, что позволяет адаптировать систему под различные направления диагностики. Поддерживаются:

Конвексный датчик 3C5PD

• Рабочая полоса частот: 1,0–7,5 МГц
• Количество элементов: 128
• Радиус кривизны: 50 мм
• Применение: абдоминальные исследования (органы брюшной полости и забрюшинного пространства), общая диагностика.

Линейный датчик 7L4PD

• Рабочая полоса частот: 4,2–15,0 МГц
• Количество элементов: 128
• Апертура: 38 мм
• Применение: сосуды (в т.ч. сонные артерии), поверхностные органы (ЩЖ, молочные железы), периферические нервы, MSK, ортопедия, яички, лёгочная диагностика, педиатрическая абдоминальная диагностика.

Секторно-фазированный датчик 3P2PA

• Рабочая полоса частот: 1,0–6,5 МГц
• Количество элементов: 64
• Применение: кардиология взрослых и детей, транскраниальные исследования (TCI), абдоминальные исследования.

Объёмный датчик 4V4CDS

• Рабочая полоса частот: 1,6–8,0 МГц
• Количество элементов: 128
• Применение: 3D/4D в акушерстве, 3D-визуализация абдоминальных структур.

Трансвагинальный датчик 6E1PD

• Рабочая полоса частот: 2,5–13,0 МГц
• Количество элементов: 128
• Радиус кривизны: 10 мм
• Применение: акушерство и гинекология, диагностика предстательной железы, исследования тазового дна.

Микроконвексный датчик 6C1PD

• Рабочая полоса частот: 3,5–12,0 МГц
• Количество элементов: 128
• Применение: педиатрическая абдоминальная диагностика, педиатрическая кардиология, транскраниальные исследования у детей

Работа с данными и интеграция

EVORAY USP 30 поддерживает сохранение статических изображений и видеоклипов в базе данных системы, а также экспорт данных на USB-накопители. Реализована поддержка сетевых протоколов и стандарта DICOM, что обеспечивает передачу исследований на внешние рабочие станции и серверы, а также интеграцию аппарата в информационные системы медицинского учреждения.

Система позволяет формировать, просматривать и печатать отчёты, обеспечивая удобное документирование результатов исследований.

Области клинического применения

Согласно назначению производителя, EVORAY USP 30 применяется в следующих областях ультразвуковой диагностики:

• Акушерство;
• Гинекология;
• Исследования брюшной полости(печень, почки, селезенка, желудок и кишечник, поджелудочная железа, мочевой пузырь, желчный пузырь и т.д.);
• Педиатрия;
• Малые органы (щитовидная и паращитовидная железы, яички, простата, молочная железа, околоушная железа и лимфа);
• Ортопедия;
• Кардиология;
• Сосудистая система;
• Урология;
• Нервная система.

Преимущества EVORAY USP 30

• Один аппарат — два сценария использования: работает и как стационарное решение в кабинете, и как мобильный инструмент для перемещений внутри клиники или выездных задач.
• Гибкая конфигурация под ваши задачи: широкий выбор датчиков позволяет закрывать разные анатомические области и расширять перечень услуг без смены платформы.
• Полный набор допплеров и количественных расчётов: не просто «видеть поток», а оценивать — измерять, сравнивать, документировать, повышая объективность заключений.
• Стабильная визуализация: ровное качество изображения от исследования к исследованию и уверенный контроль параметров, важных для безопасной и воспроизводимой диагностики.
• Официальное применение в РФ: регистрационное удостоверение позволяет уверенно внедрять аппарат в клинику, участвовать в закупках и работать без юридических рисков.
